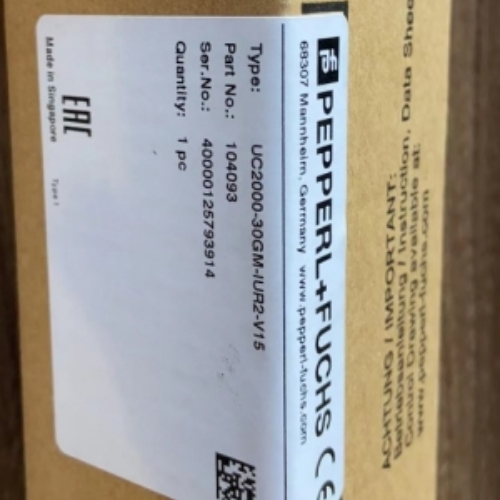

倍加福PEPPERL+FUCHS-UC2000-30GM-IUR2-V15\0~2M超声波物位

发布日期:2025-10-24 11:39

一、品牌背景：倍加福

• 公司简介：PEPPERL+FUCHS（倍加福）是全球自动化技术领域的著名德国企业，由 Walter Pepperl 和 Ludwig Fuchs 于1945年创立。它被誉为传感器技术的发明者，是世界上第一只接近开关和第一只本安型隔离放大器的诞生地。
• 核心领域：倍加福专注于工厂自动化和过程自动化的传感器技术。其产品线极其丰富，包括电感式、电容式、光电式、超声波传感器，以及旋转编码器、识别系统、防爆产品和工业网络技术等。
• 品牌特点：以德国精工、技术创新、极高的产品可靠性和丰富的行业经验而闻名。其超声波传感器在全球市场占有率领先，是众多行业用户的首选品牌。

二、产品型号深度解析：UC2000-30GM-IUR2-V15\0~2M

这个型号包含了关于传感器性能、功能、接口和测量范围的所有关键信息。我们来逐一分解：

• UC2000：这是产品系列号。UC 系列是倍加福的超声波物位/距离测量传感器。UC2000 系列是该系列中的中坚力量，功能强大，适用于各种固体和液体的物位、距离测量。

• 30GM：这部分描述了传感器的外形和尺寸。

  • 30：代表传感器的外壳直径为 30 mm。
  • GM：代表圆柱形外壳，材质通常为塑料（如 PBT），并带有螺纹（通常是 M18 或 M30，此处30mm直径对应M30螺纹），便于安装。

• IUR2：这是电气接口和输出信号的核心代码。

  • I：代表供电电源为 DC 18…30 V。
  • U：代表输出信号类型是电压信号。倍加福PEPPERL+FUCHS-UC2000-30GM-IUR2-V15\0~2M超声波物位仪表
  • R2：代表输出信号的具体范围是 0…10 V。倍加福常用 R1 代表 0…5 V，R2 代表 0…10 V。

• V15：这是温度补偿的代码。

  • V15：代表传感器内置了温度补偿模块，补偿范围为 -15 … +50 °C。超声波在空气中的传播速度会随温度变化，温度补偿功能可以确保传感器在不同环境温度下依然保持较高的测量精度。

• \0~2M：这是测量范围。

  • \0~2M：明确指出该传感器的最大测量距离（盲区之外）为 2 米。同时，它的盲区（Blind Zone）通常在 0 到 30 厘米之间（具体值需查手册），在盲区内传感器无法进行有效测量。

总结一下型号含义：

这是一款倍加福 UC2000 系列的超声波物位仪表，采用直径 30mm 的圆柱形塑料外壳，供电为 DC 18-30V，输出 0-10V 的模拟电压信号，内置 -15°C 到 +50°C 的温度补偿，其有效测量范围为 0 到 2 米。

三、工作原理

超声波物位仪表的工作原理非常直观：

1. 发射：传感器内部的换能器（压电陶瓷晶片）在电脉冲的激励下振动，向被测目标发射一束人耳听不见的高频超声波脉冲。
2. 传播与反射：超声波脉冲在空气中传播，当遇到被测物体（如液体表面、固体物料）时，会被反射回来。
3. 接收：同一个换能器（或另一个独立的换能器）接收到反射回来的回波脉冲。
4. 时间测量：传感器内部的计时电路精确地测量从发射到接收所经过的时间。
5. 距离计算：根据公式 距离 = (声速 × 时间) / 2，计算出传感器到被测物体的距离。除以 2 是因为声波走了一个来回。
6. 信号输出：计算出的距离值被线性地转换成一个 0…10 V 的电压信号输出。例如，当测量距离为 0 米时（在盲区边缘），输出 0 V；当测量距离为 2 米时，输出 10 V。

四、产品特点与技术优势

1. 非接触式测量：无机械磨损，不会对被测物料造成污染或损坏，适用于粘性、腐蚀性或易碎的物料。
2. 几乎不受被测物影响：可以测量液体、粉末、颗粒、块状物等各种形态的物料，不受颜色、透明度或介电常数的影响。
3. 坚固耐用：IP67/IP68 的防护等级（具体需查手册），能防尘、防水，甚至可以短暂浸泡，适合恶劣的工业环境。
4. 内置温度补偿：V15 代码确保了在温度变化的环境中测量结果的稳定性和准确性。
5. 模拟量输出：0-10V 的标准模拟量信号可以方便地连接到 PLC、变频器、显示仪表或控制器，实现连续的物位监控或闭环控制。

五、典型应用场景

由于其 2 米的测量范围和坚固的特性，UC2000-30GM-IUR2-V15\0~2M 广泛应用于：

1. 液体储罐液位监测：

   • 化工原料罐、水处理池、食品饮料储罐的液位连续测量。

2. 固体料仓料位监控：

   • 塑料颗粒、水泥、粮食、饲料、沙子等粉末或颗粒状物料的料位高度测量。

3. 过程控制：

   • 在自动化生产线上，用于检测工件的有无、高度或堆叠高度。
   • 用于控制传送带上物料的堆积高度，防止溢出。

4. 距离定位：

   • 用于大型设备或起重机的防撞系统，测量与障碍物的距离。
   • 用于定位平台或车辆的位置。

六、安装与调试注意事项

• 避开盲区：安装时必须确保最低物位始终处于传感器的盲区之外。
• 垂直对准：传感器探头应垂直于被测表面安装，以获得最强的回波信号。
• 避开干扰：安装位置应远离进料口、搅拌器、管道支架等可能产生声波干扰或虚假反射的物体。
• 表面状况：极度不平整或倾斜角度过大的表面（如泡沫、剧烈波动的液体）可能会影响测量效果。倍加福PEPPERL+FUCHS-UC2000-30GM-IUR2-V15\0~2M超声波物位仪表
